AOK-40WiL02s
AOK
##
نظرة عامة على المنتج
سلسلة IL02 عبارة عن تصميم لإضاءة الشوارع ، عدسات فردية مصممة بدقة مصنوعة من البولي كربونات البصري لأقصى كثافة ضوء ، وتنتج أنظمة العدسات الدقيقة توزيعات IESNA من النوع الثاني ، والنوع الثالث ، والنوع الرابع.تنتج المصابيح 0٪ لومن إجمالي أعلى من 90 درجة (تصنيف BUG ، U = 0) ، وتوفر راحة بصرية محسّنة من خلال انخفاض الوهج وتوفر إخراج ضوئي أكثر سلاسة وأكثر اتساقًا. ، تحافظ الأنظمة البصرية على تصنيف IP66.
● تصميم انسيابي لتقليل مقاومة الرياح
● موقع حساس محجوز لسهولة التركيب
● 10KV ~ 20KV حماية الطفرة
● مسحوق / PC + زجاج مقسى
● تصميم مشبك (80 واط -230 واط) ، سهولة الصيانة
● مبرد على شكل زعنفة ، تبديد حرارة أفضل (80W-230W)
الكهرباء
• 1-10V / PWM / Timer يعتم ، 3 أوضاع للمؤقت ، معامل القدرة (PF) ≥0.95.
• برنامج تشغيل تيار مستمر من الفئة الثانية ، 100-277 فولت تيار متردد ، 50-60 هرتز ، الفئة الأولى اختياري.
• محرك عالي الكفاءة: حتى 90٪ ، وكفاءة دنيا 85٪.
• حماية زيادة المدخلات: خط خط 6 كيلوفولت ، خط أرضي 10 كيلوفولت ، 20 كيلوفولت SPD متاح.
• تصنيف درجة حرارة التشغيل: -40 درجة فهرنهايت إلى 122 درجة فهرنهايت (-40 درجة مئوية إلى 50 درجة مئوية).
• الكهروضوئية ، Zhaga Base ، Zigbee أو Lora وحدة تحكم الإضاءة المتاحة.
• جهاز حماية الطفرة 10KV ~ 20KV.
اعمال بناء
● باب بدون أدوات مفصلي قابل للإزالة لسهولة الصيانة (80W-230W).
● فصل كهربائي تلقائي: قاطع دائرة مدمج ، علبة تروس كهربائية خالية من الأدوات (80 واط - 230 واط).
● طلاء مسحوق بوليستر مقاوم للأشعة فوق البنفسجية لقوة التحمل ومقاومة التآكل.
● التركيب مزود بضبط التسوية من -10 درجة إلى + 15 درجة (80 واط -230 واط).
● اهتزاز الجيل الثالث 3G تصنيفا.
تصاعد
يتوفر تركيب مدخل جانبي ، 80 واط -230 واط الدخول الجانبي و Post Top متوفرة
الاستخدام الموصى به
إنارة الطريق
ضوء الشارع
ضوء المسار
ممرات الحديقة
ضمان
ضمان قياسي لمدة 5 سنوات ، ضمان اختياري لمدة 10 سنوات.يرجى استشارة مبيعات AOK للحصول على اتفاقية مفصلة.

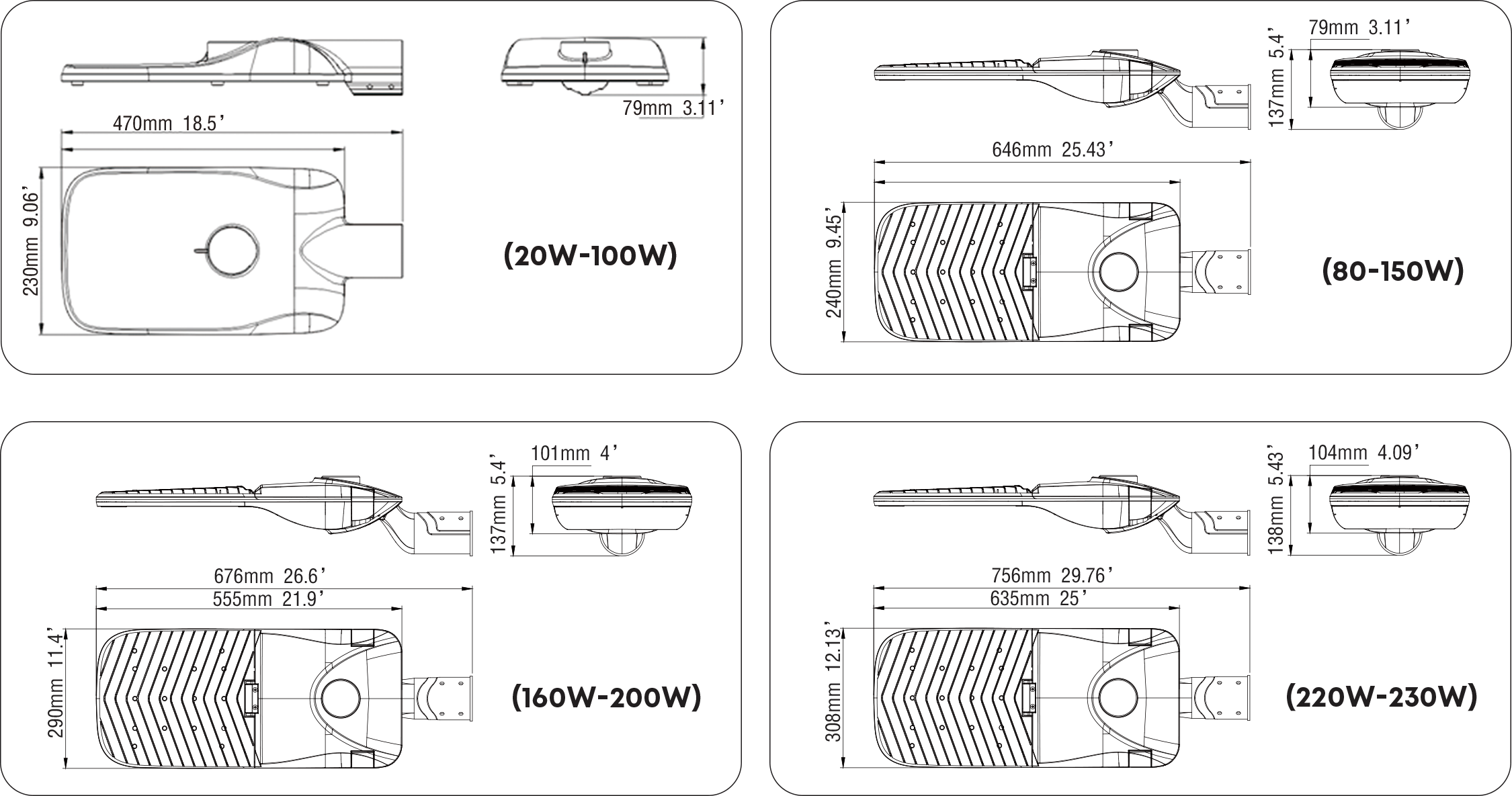

البعد
شهادة / الإدراج
مدرج في قائمة CE / RoHS / ENEC / CB
نظرة عامة على المنتج
سلسلة IL02 عبارة عن تصميم لإضاءة الشوارع ، عدسات فردية مصممة بدقة مصنوعة من البولي كربونات البصري لأقصى كثافة ضوء ، وتنتج أنظمة العدسات الدقيقة توزيعات IESNA من النوع الثاني ، والنوع الثالث ، والنوع الرابع.تنتج المصابيح 0٪ لومن إجمالي أعلى من 90 درجة (تصنيف BUG ، U = 0) ، وتوفر راحة بصرية محسّنة من خلال انخفاض الوهج وتوفر إخراج ضوئي أكثر سلاسة وأكثر اتساقًا. ، تحافظ الأنظمة البصرية على تصنيف IP66.
● تصميم انسيابي لتقليل مقاومة الرياح
● موقع حساس محجوز لسهولة التركيب
● 10KV ~ 20KV حماية الطفرة
● مسحوق / PC + زجاج مقسى
● تصميم مشبك (80 واط -230 واط) ، سهولة الصيانة
● مبرد على شكل زعنفة ، تبديد حرارة أفضل (80W-230W)
الكهرباء
• 1-10V / PWM / Timer يعتم ، 3 أوضاع للمؤقت ، معامل القدرة (PF) ≥0.95.
• برنامج تشغيل تيار مستمر من الفئة الثانية ، 100-277 فولت تيار متردد ، 50-60 هرتز ، الفئة الأولى اختياري.
• محرك عالي الكفاءة: حتى 90٪ ، وكفاءة دنيا 85٪.
• حماية زيادة المدخلات: خط خط 6 كيلوفولت ، خط أرضي 10 كيلوفولت ، 20 كيلوفولت SPD متاح.
• تصنيف درجة حرارة التشغيل: -40 درجة فهرنهايت إلى 122 درجة فهرنهايت (-40 درجة مئوية إلى 50 درجة مئوية).
• الكهروضوئية ، Zhaga Base ، Zigbee أو Lora وحدة تحكم الإضاءة المتاحة.
• جهاز حماية الطفرة 10KV ~ 20KV.
اعمال بناء
● باب بدون أدوات مفصلي قابل للإزالة لسهولة الصيانة (80W-230W).
● فصل كهربائي تلقائي: قاطع دائرة مدمج ، علبة تروس كهربائية خالية من الأدوات (80 واط - 230 واط).
● طلاء مسحوق بوليستر مقاوم للأشعة فوق البنفسجية لقوة التحمل ومقاومة التآكل.
● التركيب مزود بضبط التسوية من -10 درجة إلى + 15 درجة (80 واط -230 واط).
● اهتزاز الجيل الثالث 3G تصنيفا.
تصاعد
يتوفر تركيب مدخل جانبي ، 80 واط -230 واط الدخول الجانبي و Post Top متوفرة
الاستخدام الموصى به
إنارة الطريق
ضوء الشارع
ضوء المسار
ممرات الحديقة
ضمان
ضمان قياسي لمدة 5 سنوات ، ضمان اختياري لمدة 10 سنوات.يرجى استشارة مبيعات AOK للحصول على اتفاقية مفصلة.
البعد
شهادة / الإدراج
مدرج في قائمة CE / RoHS / ENEC / CB

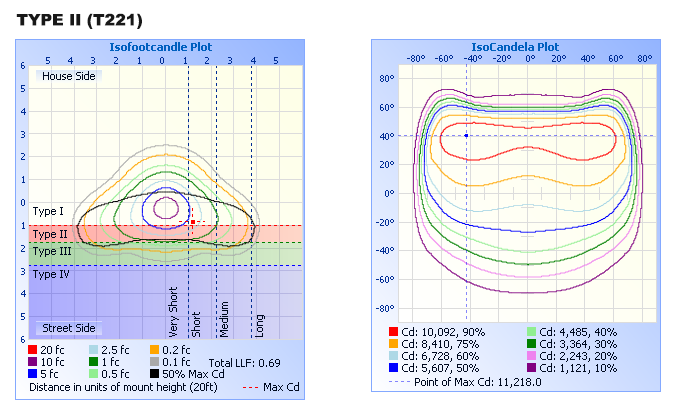

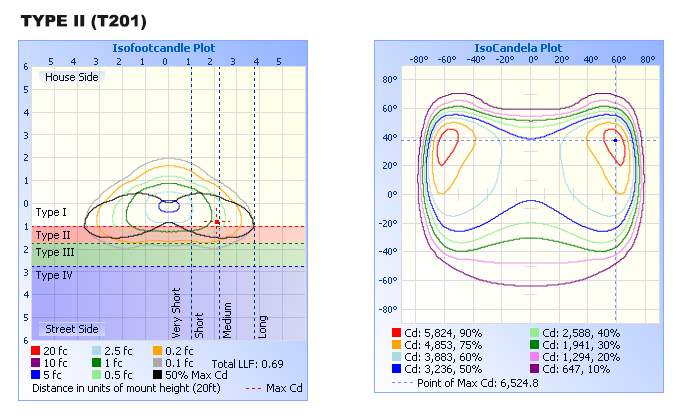

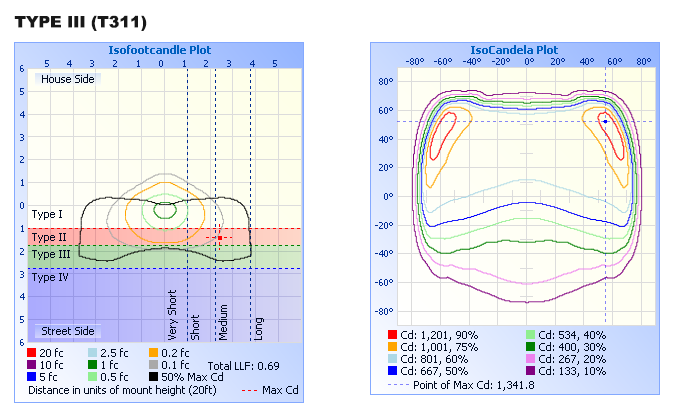

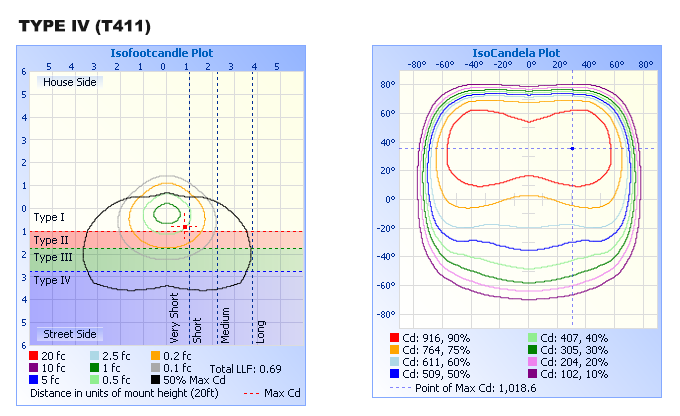

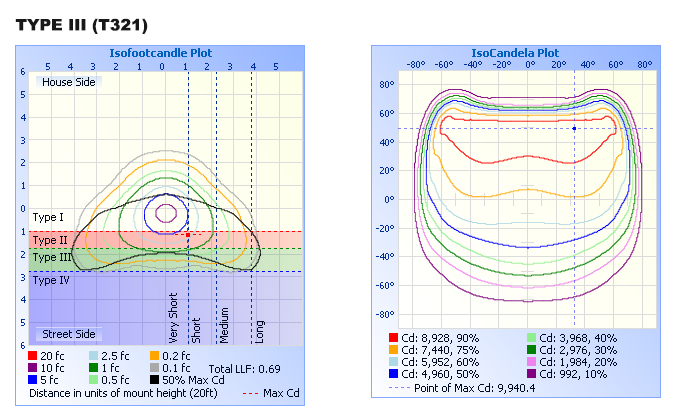

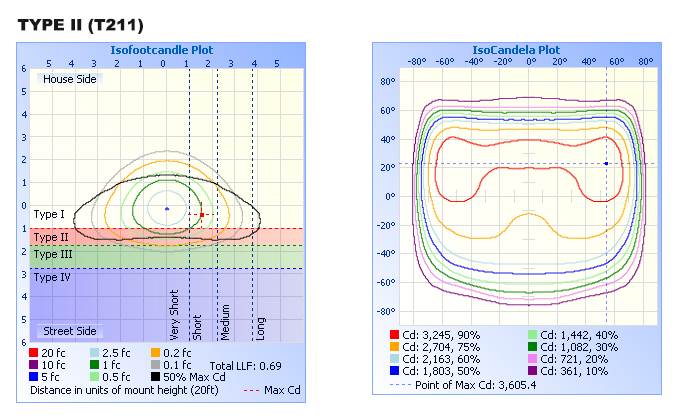

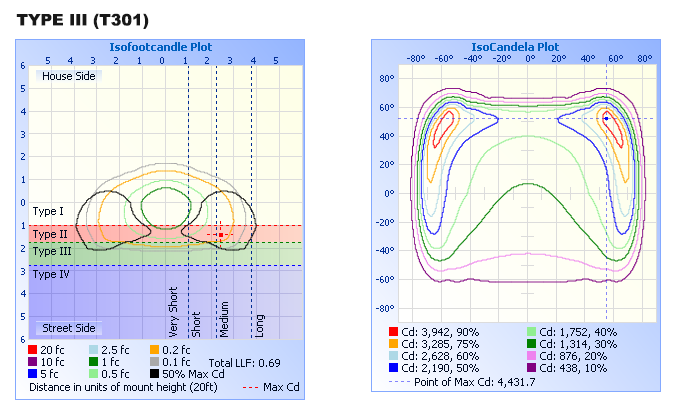

مخطط التوزيع
معلمة قياسية
البيانات الكهربائية | ||||||||||
نموذج | AOK-20WiL02s | AOK-30WiL02s | AOK-40WiL02s | AOK-50WiL02s | AOK-60WiL02s | AOK-70WiL02s | AOK-80WiL02s | AOK-90WiL02s | AOK-100WiL02s | |
نطاقات الطاقة | 20 واط - 100 واط | |||||||||
مساهمة الجهد | 100-277 فولت تيار متردد | |||||||||
THD | أقل من 20٪ | |||||||||
PF | > 0.95 | |||||||||
سائق | إنفينترونكس / سوسن / فيليبس.الفئة 1 / الفئة 2 ، الاتحاد الأوروبي | |||||||||
درجة حرارة التشغيل | -40 درجة مئوية إلى 50 درجة مئوية (-40 درجة فهرنهايت إلى 122 درجة فهرنهايت) | |||||||||
خيار التحكم | دالي ، 1-10V / PWM / يعتم المؤقت ، نيما ، زهاغا ، مستشعر كشف الوجود.تعتيم إلى إيقاف مع الطاقة الاحتياطية <= 0.5 واط. | |||||||||
حماية الطفرة | 10kV / 20kV اختياري | |||||||||
البيانات الضوئية | ||||||||||
فعالية (م / ث) (CRI 70Ra ، 5000 كيلو) (Std Dev ± 3٪) | T201 | 156lm / دبليو | 155lm / واط | 150lm / واط | 148lm / واط | 146lm / واط | 144lm / واط | 142lm / واط | 140lm / واط | 136lm / واط |
T211 | 155lm / واط | 154lm / واط | 147lm / واط | 145lm / واط | 143lm / واط | 141lm / واط | 139lm / واط | 137lm / واط | 133lm / واط | |
T221 | 158lm / واط | 156lm / دبليو | 154lm / واط | 152lm / دبليو | 150lm / واط | 148lm / واط | 146lm / واط | 144lm / واط | 140lm / واط | |
T301 | 152lm / دبليو | 153lm / واط | 145lm / واط | 143lm / واط | 141lm / واط | 139lm / واط | 137lm / واط | 135lm / واط | 131lm / واط | |
T311 | 155lm / واط | 154lm / واط | 147lm / واط | 145lm / واط | 143lm / واط | 141lm / واط | 139lm / واط | 137lm / واط | 133lm / واط | |
T321 | 158lm / واط | 156lm / دبليو | 154lm / واط | 152lm / دبليو | 150lm / واط | 148lm / واط | 146lm / واط | 144lm / واط | 140lm / واط | |
T411 | 155lm / واط | 154lm / واط | 147lm / واط | 145lm / واط | 143lm / واط | 141lm / واط | 139lm / واط | 137lm / واط | 133lm / واط | |
التدفق الضوئي (lm) (CRI 70Ra ، 5000 K) (Std Dev ± 3٪) | T201 | 3120 ل | 4650 ل | 6000 م | 7400 لومن | 8760 ل | 10080 ل | 11360 ل | 12600 ل | 13600 ل |
T211 | 3100 لومن | 4620 ل | 5880 ل | 7250 ل | 8580 ل | 9870 ل | 11120 ل | 12330 ل | 13300 ل | |
T221 | 3160 ل | 4680 ل | 6160 ل | 7600 لومن | 9000 ل | 10360 ل | 11680 ل | 12960 ل | 14000 ل | |
T301 | 3040 ل | 4590 ل | 5800 ل | 7150 ل | 8460 ل | 9730 ل | 10960 ل | 12150 ل | 13100 ل | |
T311 | 3100 لومن | 4620 ل | 5880 ل | 7250 ل | 8580 ل | 9870 ل | 11120 ل | 12330 ل | 13300 ل | |
T321 | 3160 ل | 4680 ل | 6160 ل | 7600 لومن | 9000 ل | 10360 ل | 11680 ل | 12960 ل | 14000 ل | |
T411 | 3100 لومن | 4620 ل | 5880 ل | 7250 ل | 8580 ل | 9870 ل | 11120 ل | 12330 ل | 13300 ل | |
ULR | = 0٪ ، @ ميل الإنارة 0 درجة | |||||||||
CCT | 2700 ك ، 3000 ك ، 4000 ك ، 5000 ك ، 5700 ك ، 6500 ك | |||||||||
CRI | 70Ra ، 80Ra ، 90Ra اختياري | |||||||||
زاوية الشعاع | 30D / 60D / 90D / 120D / T2 / T3 / T4 | |||||||||
الشركة المصنعة لمصابيح LED | لومليدز / سيول | |||||||||
نموذج LED | لوميليدس 3030 / سيئول 3030 | |||||||||
عدسة | بولي كربونات + زجاج مقسّى (سمك 5 مم) | |||||||||
البيانات الميكانيكية | ||||||||||
IP / IK | IP66 / IK08 ، وفقًا لمعيار EN 60529 و EN 62262 | |||||||||
مقاومة الاهتزاز | 3G ، يتوافق مع المعيار IEC 68-2-6. | |||||||||
SCx | الجبهة: 0.014 متر مربع ؛الجانب: 0.0214 متر مربع | |||||||||
المواد | ألومنيوم مصبوب شديد التحمل (EN AC-46100) | |||||||||
تلوين | أسود ، فضي ، طلب مخصص | |||||||||
المعالجة السطحية | بوليستر مقاوم للأشعة فوق البنفسجية بالحرارة / 80 ميكرون من الإيبوكسي التمهيدي + بوليستر مقاوم للأشعة فوق البنفسجية (للبيئات شديدة التآكل). | |||||||||
كابل | مسبقة التوصيل بكابل 30 سم (أطوال أخرى حسب الطلب) | |||||||||
تصاعد | المدخل الجانبي / أعلى العمود | |||||||||
آحرون | ||||||||||
فترة الحياة | L90B10> 52000 ساعة ، @ 25 درجة مئوية | |||||||||
ضمان | 5 سنوات (تمديد الضمان حتى 10 سنوات عند الطلب) | |||||||||
حجم المنتج | 470 * 230 * 79 ملم | |||||||||
حجم الورق المقوى | 520 * 270 * 135 ملم | |||||||||
الوزن الصافي | 3.1 كجم | |||||||||
الوزن الإجمالي | 4.0 كجم | |||||||||
نوصي ارتفاع التثبيت | عام 4-12 م ، بناءً على متطلبات المشروع الفعلية | |||||||||
مجال التطبيق | الشوارع الحضرية والريفية |
مخطط التوزيع
معلمة قياسية
البيانات الكهربائية | ||||||||||
نموذج | AOK-20WiL02s | AOK-30WiL02s | AOK-40WiL02s | AOK-50WiL02s | AOK-60WiL02s | AOK-70WiL02s | AOK-80WiL02s | AOK-90WiL02s | AOK-100WiL02s | |
نطاقات الطاقة | 20 واط - 100 واط | |||||||||
مساهمة الجهد | 100-277 فولت تيار متردد | |||||||||
THD | أقل من 20٪ | |||||||||
PF | > 0.95 | |||||||||
سائق | إنفينترونكس / سوسن / فيليبس.الفئة 1 / الفئة 2 ، الاتحاد الأوروبي | |||||||||
درجة حرارة التشغيل | -40 درجة مئوية إلى 50 درجة مئوية (-40 درجة فهرنهايت إلى 122 درجة فهرنهايت) | |||||||||
خيار التحكم | دالي ، 1-10V / PWM / يعتم المؤقت ، نيما ، زهاغا ، مستشعر كشف الوجود.تعتيم إلى إيقاف مع الطاقة الاحتياطية <= 0.5 واط. | |||||||||
حماية الطفرة | 10kV / 20kV اختياري | |||||||||
البيانات الضوئية | ||||||||||
فعالية (م / ث) (CRI 70Ra ، 5000 كيلو) (Std Dev ± 3٪) | T201 | 156lm / دبليو | 155lm / واط | 150lm / واط | 148lm / واط | 146lm / واط | 144lm / واط | 142lm / واط | 140lm / واط | 136lm / واط |
T211 | 155lm / واط | 154lm / واط | 147lm / واط | 145lm / واط | 143lm / واط | 141lm / واط | 139lm / واط | 137lm / واط | 133lm / واط | |
T221 | 158lm / واط | 156lm / دبليو | 154lm / واط | 152lm / دبليو | 150lm / واط | 148lm / واط | 146lm / واط | 144lm / واط | 140lm / واط | |
T301 | 152lm / دبليو | 153lm / واط | 145lm / واط | 143lm / واط | 141lm / واط | 139lm / واط | 137lm / واط | 135lm / واط | 131lm / واط | |
T311 | 155lm / واط | 154lm / واط | 147lm / واط | 145lm / واط | 143lm / واط | 141lm / واط | 139lm / واط | 137lm / واط | 133lm / واط | |
T321 | 158lm / واط | 156lm / دبليو | 154lm / واط | 152lm / دبليو | 150lm / واط | 148lm / واط | 146lm / واط | 144lm / واط | 140lm / واط | |
T411 | 155lm / واط | 154lm / واط | 147lm / واط | 145lm / واط | 143lm / واط | 141lm / واط | 139lm / واط | 137lm / واط | 133lm / واط | |
التدفق الضوئي (lm) (CRI 70Ra ، 5000 K) (Std Dev ± 3٪) | T201 | 3120 ل | 4650 ل | 6000 م | 7400 لومن | 8760 ل | 10080 ل | 11360 ل | 12600 ل | 13600 ل |
T211 | 3100 لومن | 4620 ل | 5880 ل | 7250 ل | 8580 ل | 9870 ل | 11120 ل | 12330 ل | 13300 ل | |
T221 | 3160 ل | 4680 ل | 6160 ل | 7600 لومن | 9000 ل | 10360 ل | 11680 ل | 12960 ل | 14000 ل | |
T301 | 3040 ل | 4590 ل | 5800 ل | 7150 ل | 8460 ل | 9730 ل | 10960 ل | 12150 ل | 13100 ل | |
T311 | 3100 لومن | 4620 ل | 5880 ل | 7250 ل | 8580 ل | 9870 ل | 11120 ل | 12330 ل | 13300 ل | |
T321 | 3160 ل | 4680 ل | 6160 ل | 7600 لومن | 9000 ل | 10360 ل | 11680 ل | 12960 ل | 14000 ل | |
T411 | 3100 لومن | 4620 ل | 5880 ل | 7250 ل | 8580 ل | 9870 ل | 11120 ل | 12330 ل | 13300 ل | |
ULR | = 0٪ ، @ ميل الإنارة 0 درجة | |||||||||
CCT | 2700 ك ، 3000 ك ، 4000 ك ، 5000 ك ، 5700 ك ، 6500 ك | |||||||||
CRI | 70Ra ، 80Ra ، 90Ra اختياري | |||||||||
زاوية الشعاع | 30D / 60D / 90D / 120D / T2 / T3 / T4 | |||||||||
الشركة المصنعة لمصابيح LED | لومليدز / سيول | |||||||||
نموذج LED | لوميليدس 3030 / سيئول 3030 | |||||||||
عدسة | بولي كربونات + زجاج مقسّى (سمك 5 مم) | |||||||||
البيانات الميكانيكية | ||||||||||
IP / IK | IP66 / IK08 ، وفقًا لمعيار EN 60529 و EN 62262 | |||||||||
مقاومة الاهتزاز | 3G ، يتوافق مع المعيار IEC 68-2-6. | |||||||||
SCx | الجبهة: 0.014 متر مربع ؛الجانب: 0.0214 متر مربع | |||||||||
المواد | ألومنيوم مصبوب شديد التحمل (EN AC-46100) | |||||||||
تلوين | أسود ، فضي ، طلب مخصص | |||||||||
المعالجة السطحية | بوليستر مقاوم للأشعة فوق البنفسجية بالحرارة / 80 ميكرون من الإيبوكسي التمهيدي + بوليستر مقاوم للأشعة فوق البنفسجية (للبيئات شديدة التآكل). | |||||||||
كابل | مسبقة التوصيل بكابل 30 سم (أطوال أخرى حسب الطلب) | |||||||||
تصاعد | المدخل الجانبي / أعلى العمود | |||||||||
آحرون | ||||||||||
فترة الحياة | L90B10> 52000 ساعة ، @ 25 درجة مئوية | |||||||||
ضمان | 5 سنوات (تمديد الضمان حتى 10 سنوات عند الطلب) | |||||||||
حجم المنتج | 470 * 230 * 79 ملم | |||||||||
حجم الورق المقوى | 520 * 270 * 135 ملم | |||||||||
الوزن الصافي | 3.1 كجم | |||||||||
الوزن الإجمالي | 4.0 كجم | |||||||||
نوصي ارتفاع التثبيت | عام 4-12 م ، بناءً على متطلبات المشروع الفعلية | |||||||||
مجال التطبيق | الشوارع الحضرية والريفية |
