AOK-380WiNM
AOK
نظرة عامة على المنتج
إن INM LED High Mast هو حل LED للطرق السريعة وتقاطعات الطرق السريعة وتطبيقات المساحة الكبيرة الأخرى.تم تصميم البصريات العاكسة الفريدة لتحسين كفاءة التطبيق وتقليل الوهج.تعتبر وحدة الإنارة حلاً فعالاً يقلل من استهلاك الطاقة مقارنة بتركيبات HID الانتقالية مما يوفر توفيرًا إضافيًا في تكاليف التشغيل.
الميزات
يتميز بنظام الإضاءة الذكي وتصميم صندوق التشغيل ذو الغطاء-مزلاج سهل التركيب والصيانة.تصميم متين ومقاوم للعوامل الجوية ومعدلات اهتزاز من الجيل الثالث ، ومسحوق بوليستر مقاوم للتآكل مطلي.PMMA يعتمد تصميم القطع بالضوء الكامل المصفوفة.من خلال إضافة جدار الاحتفاظ بالضوء المقعر ، يمكن إزالة الضوء الزائد ويمكن تحقيق تأثير الاستلام والحجب.يمكن أن يلبي مخطط التصميم متطلبات المستخدمين لنطاق رؤية الضوء إلى حد كبير.درجة حماية IP66 ، تصميم هيكل مقاوم للماء ، مقاوم للاهتزاز IK10.
بصري / كهربائي
● توزيعات إضاءة متعددة لتحقيق أقصى قدر من الأداء: 15D ، 30D ، 60D ، T2M ، T3M ، T4M ، T5.
● -40 درجة مئوية إلى 50 درجة مئوية (-40 درجة مئوية إلى 122 درجة مئوية) متوسط نطاق درجة حرارة التشغيل.
● 1-10V يعتم جهاز سائق قياسي.
● عملية 100-277Vac ، معيار 50 / 60HZ ، 347V / 480V ، 50 / 60Hz اختياري.
● محرك ضوئي iNM يستخدم تقنية عاكسة لتحسين كفاءة التطبيق وتقليل الوهج.يستخدم مصابيح LED عالية السطوع.
● اختبارات وتقارير LM-79 وفقًا لمعايير IESNA.
● 3000 ك ، 4000 ك ، 5000 ك ، 5700 ك ، 6500 ك كت.
● الحد الأدنى من CRI 70 و 80 و 90 اختياريًا.
الاستخدام الموصى به
• إضاءة المطار.
• تقاطعات الطرق السريعة والطرق السريعة.
• مرافق الموانئ.
• مقطورة / ساحة حاوية ومنطقة تشغيل ساحة السكك الحديدية.
شهادة / الإدراج
UL / cULus / FCC / ENEC / SAA / TUV
ضمان
ضمان قياسي لمدة 5 سنوات ، ضمان اختياري لمدة 10 سنوات.يرجى استشارة مبيعات AOK للحصول على اتفاقية مفصلة.

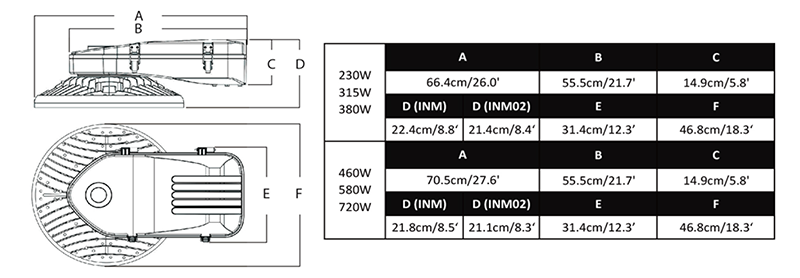

البعد
نظرة عامة على المنتج
إن INM LED High Mast هو حل LED للطرق السريعة وتقاطعات الطرق السريعة وتطبيقات المساحة الكبيرة الأخرى.تم تصميم البصريات العاكسة الفريدة لتحسين كفاءة التطبيق وتقليل الوهج.تعتبر وحدة الإنارة حلاً فعالاً يقلل من استهلاك الطاقة مقارنة بتركيبات HID الانتقالية مما يوفر توفيرًا إضافيًا في تكاليف التشغيل.
الميزات
يتميز بنظام الإضاءة الذكي وتصميم صندوق التشغيل ذو الغطاء-مزلاج سهل التركيب والصيانة.تصميم متين ومقاوم للعوامل الجوية ومعدلات اهتزاز من الجيل الثالث ، ومسحوق بوليستر مقاوم للتآكل مطلي.PMMA يعتمد تصميم القطع بالضوء الكامل المصفوفة.من خلال إضافة جدار الاحتفاظ بالضوء المقعر ، يمكن إزالة الضوء الزائد ويمكن تحقيق تأثير الاستلام والحجب.يمكن أن يلبي مخطط التصميم متطلبات المستخدمين لنطاق رؤية الضوء إلى حد كبير.درجة حماية IP66 ، تصميم هيكل مقاوم للماء ، مقاوم للاهتزاز IK10.
بصري / كهربائي
● توزيعات إضاءة متعددة لتحقيق أقصى قدر من الأداء: 15D ، 30D ، 60D ، T2M ، T3M ، T4M ، T5.
● -40 درجة مئوية إلى 50 درجة مئوية (-40 درجة مئوية إلى 122 درجة مئوية) متوسط نطاق درجة حرارة التشغيل.
● 1-10V يعتم جهاز سائق قياسي.
● عملية 100-277Vac ، معيار 50 / 60HZ ، 347V / 480V ، 50 / 60Hz اختياري.
● محرك ضوئي iNM يستخدم تقنية عاكسة لتحسين كفاءة التطبيق وتقليل الوهج.يستخدم مصابيح LED عالية السطوع.
● اختبارات وتقارير LM-79 وفقًا لمعايير IESNA.
● 3000 ك ، 4000 ك ، 5000 ك ، 5700 ك ، 6500 ك كت.
● الحد الأدنى من CRI 70 و 80 و 90 اختياريًا.
الاستخدام الموصى به
• إضاءة المطار.
• تقاطعات الطرق السريعة والطرق السريعة.
• مرافق الموانئ.
• مقطورة / ساحة حاوية ومنطقة تشغيل ساحة السكك الحديدية.
شهادة / الإدراج
UL / cULus / FCC / ENEC / SAA / TUV
ضمان
ضمان قياسي لمدة 5 سنوات ، ضمان اختياري لمدة 10 سنوات.يرجى استشارة مبيعات AOK للحصول على اتفاقية مفصلة.
البعد

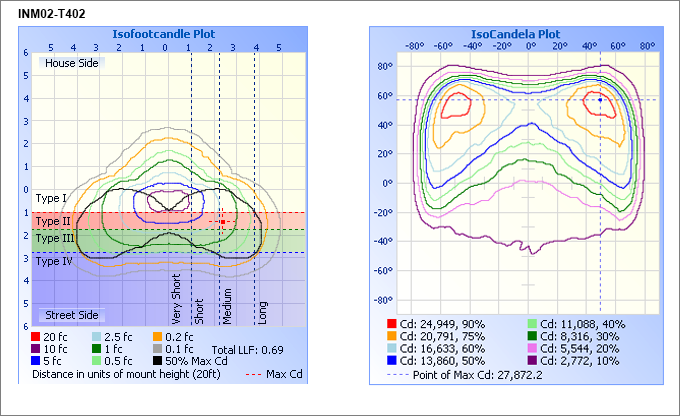

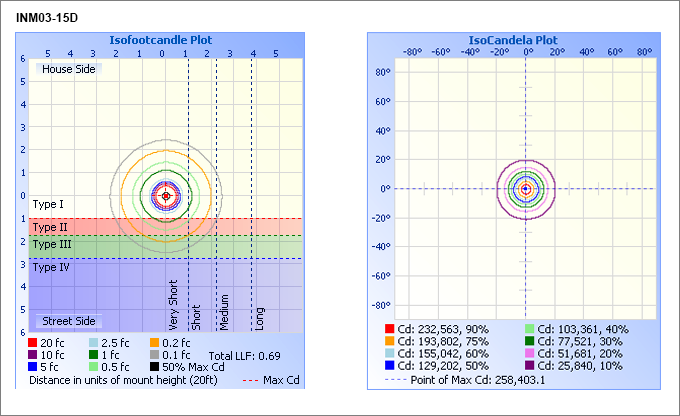

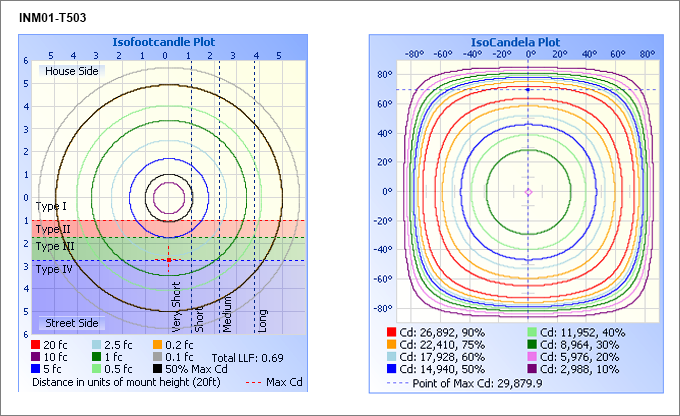

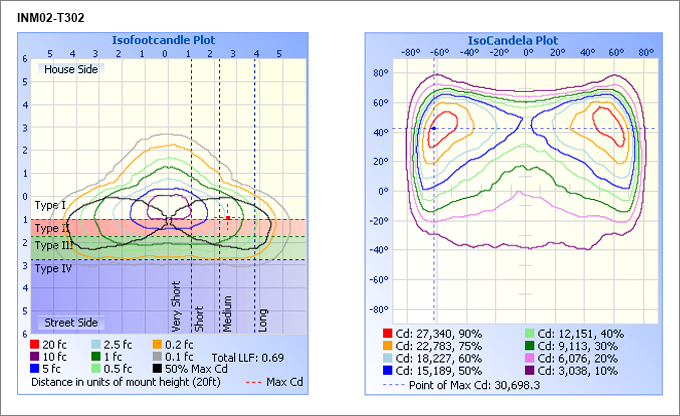

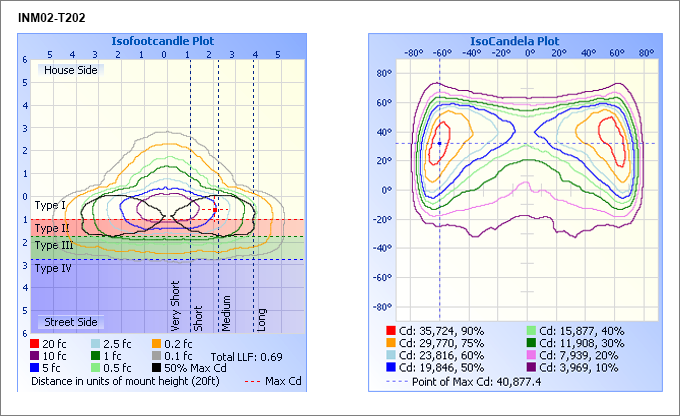

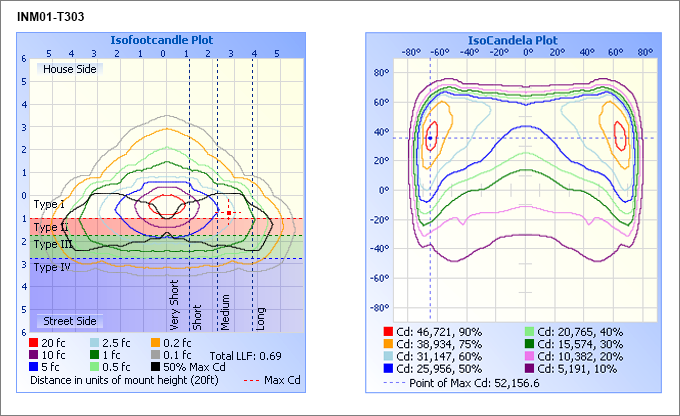

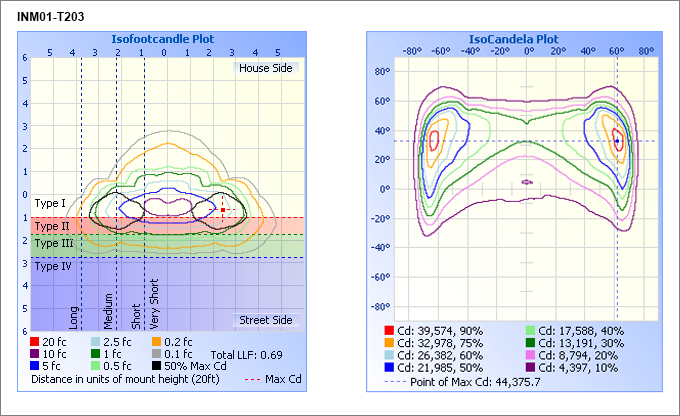

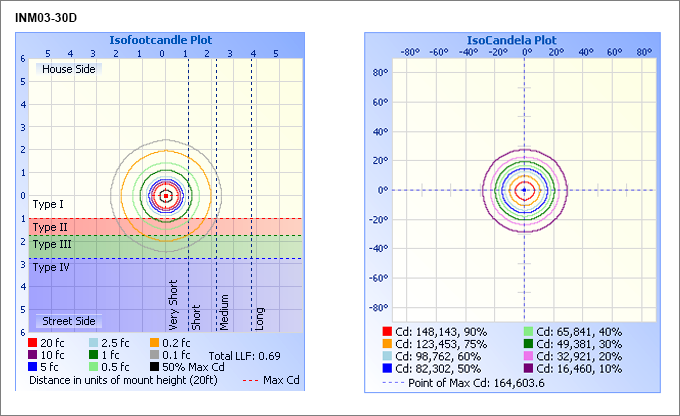

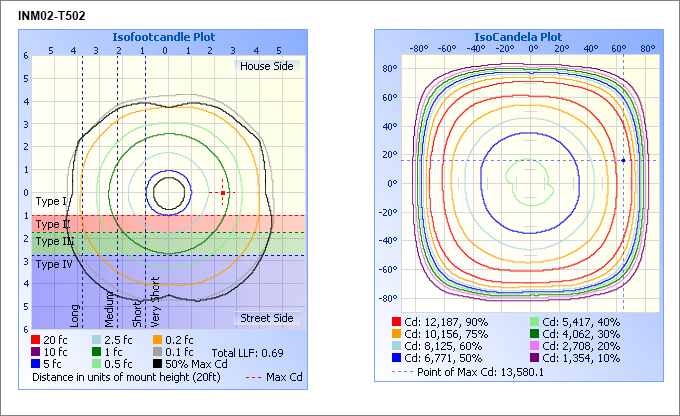

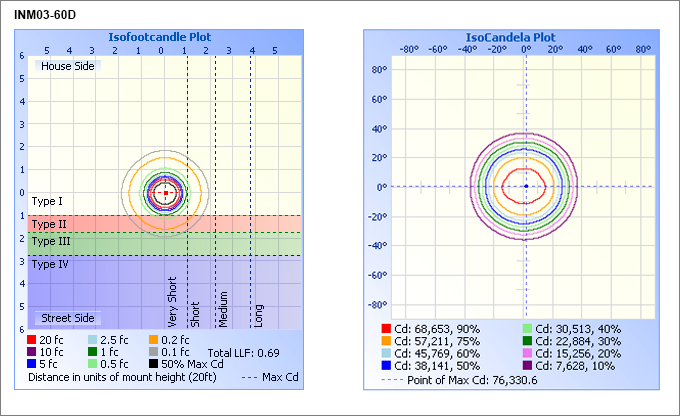

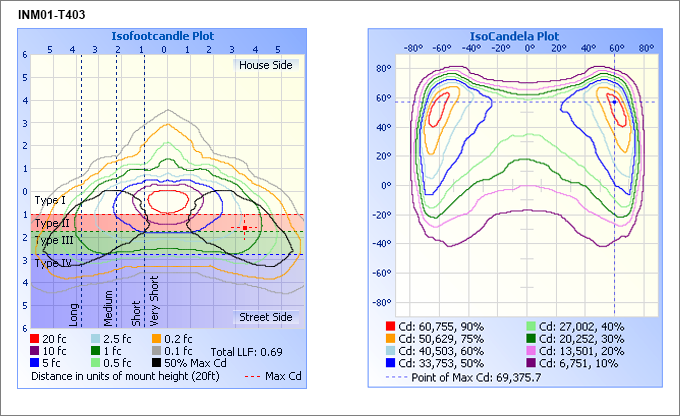

مخطط الإنارة
الخصائص الكهربائية | |||||||
نموذج | AOK-230WiNM | AOK-315WiNM | AOK-380WiNM | AOK-460WiNM | AOK-580WiNM | AOK-720WiNM | |
قوة (W) | 230 واط | 315 واط | 380 واط | 460 واط | 580 واط | 720 وات | |
مساهمة الجهد | 100-277VAC ، 50 / 60Hz ، 347 / 480VAC اختياري | ||||||
THD | أقل من 20٪ | ||||||
PF | > 0.90 | ||||||
خيار التحكم | دالي ، 1-10 فولت / PWM / مؤقت التعتيم ، نيما ، زهاغا ، مستشعر الكشف عن الوجود.وعاء 3 أو 7 دبوس محجوز. | ||||||
درجة حرارة التشغيل | -40 درجة مئوية إلى 55 درجة مئوية (-40 درجة فهرنهايت إلى 131 درجة فهرنهايت) | ||||||
ماركة السائق | Inventronics أو غيرها | ||||||
حماية الطفرة | 20KV قياسي | ||||||
المواصفات الضوئية | |||||||
الفعالية (lm / W ، Std. Dev. ± 3٪) @ CCT = 4000 ك ، CRI> 70Ra | Y22-T203 | 145 م / وات | 140 م / ث | 135 م / وات | 145 م / وات | 140 م / ث | 135 م / وات |
Y22-T303 | 145 م / وات | 140 م / ث | 135 م / وات | 145 م / وات | 140 م / ث | 135 م / وات | |
Y22-T403 | * | * | * | * | * | * | |
Y22-T503 | * | * | * | * | * | * | |
S5-T202 | * | * | * | * | * | * | |
S5-T302 | * | * | * | * | * | * | |
S5-T402 | * | * | * | * | * | * | |
S5-T502 | 150 لومن / وات | 145 م / وات | 140 م / ث | 150 لومن / وات | 145 م / وات | 140 م / ث | |
S5-PC-15D | 145 م / وات | 140 م / ث | 135 م / وات | 145 م / وات | 140 م / ث | 135 م / وات | |
S5-PC-30D | 165 م / ث | 160 م / ث | 155 م / ث | 165 م / ث | 160 م / ث | 155 م / ث | |
S5-PC-60D | 165 م / ث | 160 م / ث | 155 م / ث | 165 م / ث | 160 م / ث | 155 م / ث | |
S5-PC-120D | * | * | * | * | 173 م / ث | 168 م / ث | |
التدفق الضوئي (lm، Std. Dev. ± 3٪) @ CCT = 4000K، CRI> 70Ra | Y22-T203 | 33350 م | 44100 م | 51300 م | 66700 م | 81200 م | 97200 م |
Y22-T303 | 33350 م | 44100 م | 51300 م | 66700 م | 81200 م | 97200 م | |
Y22-T403 | * | * | * | * | * | * | |
Y22-T503 | * | * | * | * | * | * | |
S5-T202 | * | * | * | * | * | * | |
S5-T302 | * | * | * | * | * | * | |
S5-T402 | * | * | * | * | * | * | |
S5-T502 | 33350 م | 45700 ل | 53200 م | 69000 م | 84100 لومن | 100800 لومن | |
S5-PC-15D | 33350 م | 44100 م | 51300 م | 66700 م | 81200 م | 97200 م | |
S5-PC-30D | 37950 م | 50400 م | 58900 م | 75900 م | 92800 م | 111600 م | |
S5-PC-60D | 33350 م | 44100 م | 58900 م | 75900 م | 92800 م | 111600 م | |
S5-PC-120D | * | * | * | * | 99940 م | 120878 م | |
أولور | = 0٪ ، @ ميل الإنارة 0 درجة | ||||||
CCT | iNM01: 3000 كيلو ~ 6500 كيلو ؛iNM03: 2700 كيلو ~ 6500 كيلو | ||||||
CRI | 70Ra ، 80Ra ، 90Ra اختياري | ||||||
زاوية الشعاع | iNM01: T2 / T3 / T4 / T5 ؛iNM03: 15D / 30D / 60D / 120D / T5 | ||||||
المواصفات الميكانيكية | |||||||
IP / IK | iNM01: IP66 / IK08 ؛iNM03: IP66 / IK10 | ||||||
مقاومة الاهتزاز | تصنيف اهتزاز 3G / 5G (يرجى طلب التفاصيل) ، يتوافق مع المعيار IEC 68-2-6. | ||||||
SCx (وكالة حماية البيئة) | أعلى: 0.274064 (2.95 قدم مربع) ؛الجانب: 0.128206㎡ (1.38 قدم مربع) ؛ الجبهة: 0.089187 (0.96 قدم مربع) ؛ | أعلى: 0.339096 (3.65 قدم مربع) ؛الجانب: 0.136568㎡ (1.47 قدم مربع) ؛ الجبهة: 0.096619㎡ (1.04 قدم مربع) ؛ | |||||
السكن / المواد | ألومنيوم مصبوب شديد التحمل (EN AC-46100) | ||||||
المعالجة السطحية | بوليستر مقاوم للأشعة فوق البنفسجية بالحرارة / 80 ميكرون من الإيبوكسي التمهيدي + بوليستر مقاوم للأشعة فوق البنفسجية (للبيئات شديدة التآكل). | ||||||
تلوين | أسود ، فضي رمادي ، طلب مخصص | ||||||
كابل | مسبقة التوصيل بكابل 30 سم (أطوال أخرى حسب الطلب) | ||||||
تصاعد | مجرب السيلب | ||||||
قاد | |||||||
الشركة المصنعة لمصابيح LED | لومليدز / سيول | ||||||
نموذج LED | سيئول 5050 / سيئول Y22 | ||||||
العمل الحالي لمصباح LED واحد (مللي أمبير) | Y22-T203 | 317 مللي أمبير | 412 مللي أمبير | 436 مللي أمبير | 339 مللي أمبير | 399 مللي أمبير | 465 مللي أمبير |
Y22-T303 | 317 مللي أمبير | 412 مللي أمبير | 436 مللي أمبير | 339 مللي أمبير | 399 مللي أمبير | 465 مللي أمبير | |
Y22-T403 | * | * | * | * | * | * | |
Y22-T503 | * | * | * | * | * | * | |
S5-T202 | * | * | * | * | * | * | |
S5-T302 | * | * | * | * | * | * | |
S5-T402 | * | * | * | * | * | * | |
S5-T502 | 66 مللي أمبير | 90 مللي أمبير | 108 مللي أمبير | 62 مللي أمبير | 78 مللي أمبير | 97 مللي أمبير | |
S5-PC-15D | 55 مللي أمبير | 77 مللي أمبير | 92 مللي أمبير | 67 مللي أمبير | 84 مللي أمبير | 105 مللي أمبير | |
S5-PC-30D | 34 مللي أمبير | 47 مللي أمبير | 56 مللي أمبير | 40 مللي أمبير | 50 مللي أمبير | 63 مللي أمبير | |
S5-PC-60D | 34 مللي أمبير | 47 مللي أمبير | 56 مللي أمبير | 40 مللي أمبير | 50 مللي أمبير | 63 مللي أمبير | |
عدسة | بولي كربونات / زجاج مقسّى | ||||||
آحرون | |||||||
فترة الحياة | L80B10> 108000 ساعة ،Tq 55 درجة مئوية | ||||||
ضمان | 5 سنوات (تمديد الضمان حتى 10 سنوات عند الطلب) | ||||||
شهادة | UL / cUL / FCC / CE / ENEC / SAA / GS ، للحصول على شهادات أخرى ، يرجى طلبها | ||||||
حجم المنتج (مم) | 664 * 468 * 224 ملم | 664 * 468 * 224 ملم | 664 * 468 * 224 ملم | 705 * 550 * 218 ملم | 705 * 550 * 218 ملم | 705 * 550 * 218 ملم | |
الوزن الصافي / كغ) | 18.5 كجم | iNM01: 18.5 كجم iNM03: 20.5 كجم | iNM01: 18.5 كجم iNM03: 20.5 كجم | iNM01: 20.5 كجم iNM03: 23 كجم | iNM01: 20.5 كجم iNM03: 24 كجم | iNM01: 20.5 كجم iNM03: 24 كجم | |
ارتفاع التثبيت الموصى به | 20 م | 25 م | 30 م | 35 م | 40 م | 45 م | |
مجال التطبيق | مناسبة للميناء ومحطة السكك الحديدية والطريق السريع السريع | ||||||
'* ' حوامل وحدة العدسة قيد التطوير ، وسيتم حساب المعلمات المحددة وفقًا لمتطلبات المشروع الفعلية. |
مخطط الإنارة
الخصائص الكهربائية | |||||||
نموذج | AOK-230WiNM | AOK-315WiNM | AOK-380WiNM | AOK-460WiNM | AOK-580WiNM | AOK-720WiNM | |
قوة (W) | 230 واط | 315 واط | 380 واط | 460 واط | 580 واط | 720 وات | |
مساهمة الجهد | 100-277VAC ، 50 / 60Hz ، 347 / 480VAC اختياري | ||||||
THD | أقل من 20٪ | ||||||
PF | > 0.90 | ||||||
خيار التحكم | دالي ، 1-10 فولت / PWM / مؤقت التعتيم ، نيما ، زهاغا ، مستشعر الكشف عن الوجود.وعاء 3 أو 7 دبوس محجوز. | ||||||
درجة حرارة التشغيل | -40 درجة مئوية إلى 55 درجة مئوية (-40 درجة فهرنهايت إلى 131 درجة فهرنهايت) | ||||||
ماركة السائق | Inventronics أو غيرها | ||||||
حماية الطفرة | 20KV قياسي | ||||||
المواصفات الضوئية | |||||||
الفعالية (lm / W ، Std. Dev. ± 3٪) @ CCT = 4000 ك ، CRI> 70Ra | Y22-T203 | 145 م / وات | 140 م / ث | 135 م / وات | 145 م / وات | 140 م / ث | 135 م / وات |
Y22-T303 | 145 م / وات | 140 م / ث | 135 م / وات | 145 م / وات | 140 م / ث | 135 م / وات | |
Y22-T403 | * | * | * | * | * | * | |
Y22-T503 | * | * | * | * | * | * | |
S5-T202 | * | * | * | * | * | * | |
S5-T302 | * | * | * | * | * | * | |
S5-T402 | * | * | * | * | * | * | |
S5-T502 | 150 لومن / وات | 145 م / وات | 140 م / ث | 150 لومن / وات | 145 م / وات | 140 م / ث | |
S5-PC-15D | 145 م / وات | 140 م / ث | 135 م / وات | 145 م / وات | 140 م / ث | 135 م / وات | |
S5-PC-30D | 165 م / ث | 160 م / ث | 155 م / ث | 165 م / ث | 160 م / ث | 155 م / ث | |
S5-PC-60D | 165 م / ث | 160 م / ث | 155 م / ث | 165 م / ث | 160 م / ث | 155 م / ث | |
S5-PC-120D | * | * | * | * | 173 م / ث | 168 م / ث | |
التدفق الضوئي (lm، Std. Dev. ± 3٪) @ CCT = 4000K، CRI> 70Ra | Y22-T203 | 33350 م | 44100 م | 51300 م | 66700 م | 81200 م | 97200 م |
Y22-T303 | 33350 م | 44100 م | 51300 م | 66700 م | 81200 م | 97200 م | |
Y22-T403 | * | * | * | * | * | * | |
Y22-T503 | * | * | * | * | * | * | |
S5-T202 | * | * | * | * | * | * | |
S5-T302 | * | * | * | * | * | * | |
S5-T402 | * | * | * | * | * | * | |
S5-T502 | 33350 م | 45700 ل | 53200 م | 69000 م | 84100 لومن | 100800 لومن | |
S5-PC-15D | 33350 م | 44100 م | 51300 م | 66700 م | 81200 م | 97200 م | |
S5-PC-30D | 37950 م | 50400 م | 58900 م | 75900 م | 92800 م | 111600 م | |
S5-PC-60D | 33350 م | 44100 م | 58900 م | 75900 م | 92800 م | 111600 م | |
S5-PC-120D | * | * | * | * | 99940 م | 120878 م | |
أولور | = 0٪ ، @ ميل الإنارة 0 درجة | ||||||
CCT | iNM01: 3000 كيلو ~ 6500 كيلو ؛iNM03: 2700 كيلو ~ 6500 كيلو | ||||||
CRI | 70Ra ، 80Ra ، 90Ra اختياري | ||||||
زاوية الشعاع | iNM01: T2 / T3 / T4 / T5 ؛iNM03: 15D / 30D / 60D / 120D / T5 | ||||||
المواصفات الميكانيكية | |||||||
IP / IK | iNM01: IP66 / IK08 ؛iNM03: IP66 / IK10 | ||||||
مقاومة الاهتزاز | تصنيف اهتزاز 3G / 5G (يرجى طلب التفاصيل) ، يتوافق مع المعيار IEC 68-2-6. | ||||||
SCx (وكالة حماية البيئة) | أعلى: 0.274064 (2.95 قدم مربع) ؛الجانب: 0.128206㎡ (1.38 قدم مربع) ؛ الجبهة: 0.089187 (0.96 قدم مربع) ؛ | أعلى: 0.339096 (3.65 قدم مربع) ؛الجانب: 0.136568㎡ (1.47 قدم مربع) ؛ الجبهة: 0.096619㎡ (1.04 قدم مربع) ؛ | |||||
السكن / المواد | ألومنيوم مصبوب شديد التحمل (EN AC-46100) | ||||||
المعالجة السطحية | بوليستر مقاوم للأشعة فوق البنفسجية بالحرارة / 80 ميكرون من الإيبوكسي التمهيدي + بوليستر مقاوم للأشعة فوق البنفسجية (للبيئات شديدة التآكل). | ||||||
تلوين | أسود ، فضي رمادي ، طلب مخصص | ||||||
كابل | مسبقة التوصيل بكابل 30 سم (أطوال أخرى حسب الطلب) | ||||||
تصاعد | مجرب السيلب | ||||||
قاد | |||||||
الشركة المصنعة لمصابيح LED | لومليدز / سيول | ||||||
نموذج LED | سيئول 5050 / سيئول Y22 | ||||||
العمل الحالي لمصباح LED واحد (مللي أمبير) | Y22-T203 | 317 مللي أمبير | 412 مللي أمبير | 436 مللي أمبير | 339 مللي أمبير | 399 مللي أمبير | 465 مللي أمبير |
Y22-T303 | 317 مللي أمبير | 412 مللي أمبير | 436 مللي أمبير | 339 مللي أمبير | 399 مللي أمبير | 465 مللي أمبير | |
Y22-T403 | * | * | * | * | * | * | |
Y22-T503 | * | * | * | * | * | * | |
S5-T202 | * | * | * | * | * | * | |
S5-T302 | * | * | * | * | * | * | |
S5-T402 | * | * | * | * | * | * | |
S5-T502 | 66 مللي أمبير | 90 مللي أمبير | 108 مللي أمبير | 62 مللي أمبير | 78 مللي أمبير | 97 مللي أمبير | |
S5-PC-15D | 55 مللي أمبير | 77 مللي أمبير | 92 مللي أمبير | 67 مللي أمبير | 84 مللي أمبير | 105 مللي أمبير | |
S5-PC-30D | 34 مللي أمبير | 47 مللي أمبير | 56 مللي أمبير | 40 مللي أمبير | 50 مللي أمبير | 63 مللي أمبير | |
S5-PC-60D | 34 مللي أمبير | 47 مللي أمبير | 56 مللي أمبير | 40 مللي أمبير | 50 مللي أمبير | 63 مللي أمبير | |
عدسة | بولي كربونات / زجاج مقسّى | ||||||
آحرون | |||||||
فترة الحياة | L80B10> 108000 ساعة ،Tq 55 درجة مئوية | ||||||
ضمان | 5 سنوات (تمديد الضمان حتى 10 سنوات عند الطلب) | ||||||
شهادة | UL / cUL / FCC / CE / ENEC / SAA / GS ، للحصول على شهادات أخرى ، يرجى طلبها | ||||||
حجم المنتج (مم) | 664 * 468 * 224 ملم | 664 * 468 * 224 ملم | 664 * 468 * 224 ملم | 705 * 550 * 218 ملم | 705 * 550 * 218 ملم | 705 * 550 * 218 ملم | |
الوزن الصافي / كغ) | 18.5 كجم | iNM01: 18.5 كجم iNM03: 20.5 كجم | iNM01: 18.5 كجم iNM03: 20.5 كجم | iNM01: 20.5 كجم iNM03: 23 كجم | iNM01: 20.5 كجم iNM03: 24 كجم | iNM01: 20.5 كجم iNM03: 24 كجم | |
ارتفاع التثبيت الموصى به | 20 م | 25 م | 30 م | 35 م | 40 م | 45 م | |
مجال التطبيق | مناسبة للميناء ومحطة السكك الحديدية والطريق السريع السريع | ||||||
'* ' حوامل وحدة العدسة قيد التطوير ، وسيتم حساب المعلمات المحددة وفقًا لمتطلبات المشروع الفعلية. |
