AOK-300WiL02
AOK
##
نظرة عامة على المنتج
سلسلة IL02 عبارة عن تصميم لإضاءة الشوارع ، عدسات فردية مصممة بدقة مصنوعة من البولي كربونات البصري لأقصى كثافة ضوء ، وتنتج أنظمة العدسات الدقيقة توزيعات IESNA من النوع الثاني ، والنوع الثالث ، والنوع الرابع.تنتج المصابيح 0٪ لومن إجمالي أعلى من 90 درجة (تصنيف BUG ، U = 0) ، وتوفر راحة بصرية محسّنة من خلال انخفاض الوهج وتوفر إخراج ضوئي أكثر سلاسة وأكثر اتساقًا. ، تحافظ الأنظمة البصرية على تصنيف IP66.
● تصميم انسيابي لتقليل مقاومة الرياح
● موقع حساس محجوز لسهولة التركيب
● 10KV ~ 20KV حماية الطفرة
● مسحوق / PC + زجاج مقسى
● تصميم مشبك (80 واط -230 واط) ، سهولة الصيانة
● مبرد على شكل زعنفة ، تبديد حرارة أفضل (80W-230W)
الكهرباء
• 1-10V / PWM / Timer يعتم ، 3 أوضاع للمؤقت ، معامل القدرة (PF) ≥0.95.
• برنامج تشغيل تيار مستمر من الفئة الثانية ، 100-277 فولت تيار متردد ، 50-60 هرتز ، الفئة الأولى اختياري.
• محرك عالي الكفاءة: حتى 90٪ ، وكفاءة دنيا 85٪.
• حماية زيادة المدخلات: خط خط 6 كيلوفولت ، خط أرضي 10 كيلوفولت ، 20 كيلوفولت SPD متاح.
• تصنيف درجة حرارة التشغيل: -40 درجة فهرنهايت إلى 122 درجة فهرنهايت (-40 درجة مئوية إلى 50 درجة مئوية).
• الكهروضوئية ، Zhaga Base ، Zigbee أو Lora وحدة تحكم الإضاءة المتاحة.
• جهاز حماية الطفرة 10KV ~ 20KV.
اعمال بناء
● باب بدون أدوات مفصلي قابل للإزالة لسهولة الصيانة (80W-230W).
● فصل كهربائي تلقائي: قاطع دائرة مدمج ، علبة تروس كهربائية خالية من الأدوات (80 واط - 230 واط).
● طلاء مسحوق بوليستر مقاوم للأشعة فوق البنفسجية لقوة التحمل ومقاومة التآكل.
● التركيب مزود بضبط التسوية من -10 درجة إلى + 15 درجة (80 واط -230 واط).
● اهتزاز الجيل الثالث 3G تصنيفا.
تصاعد
يتوفر تركيب مدخل جانبي ، 80 واط -230 واط الدخول الجانبي و Post Top متوفرة
الاستخدام الموصى به
إنارة الطريق
ضوء الشارع
ضوء المسار
ممرات الحديقة
ضمان
ضمان قياسي لمدة 5 سنوات ، ضمان اختياري لمدة 10 سنوات.يرجى استشارة مبيعات AOK للحصول على اتفاقية مفصلة.

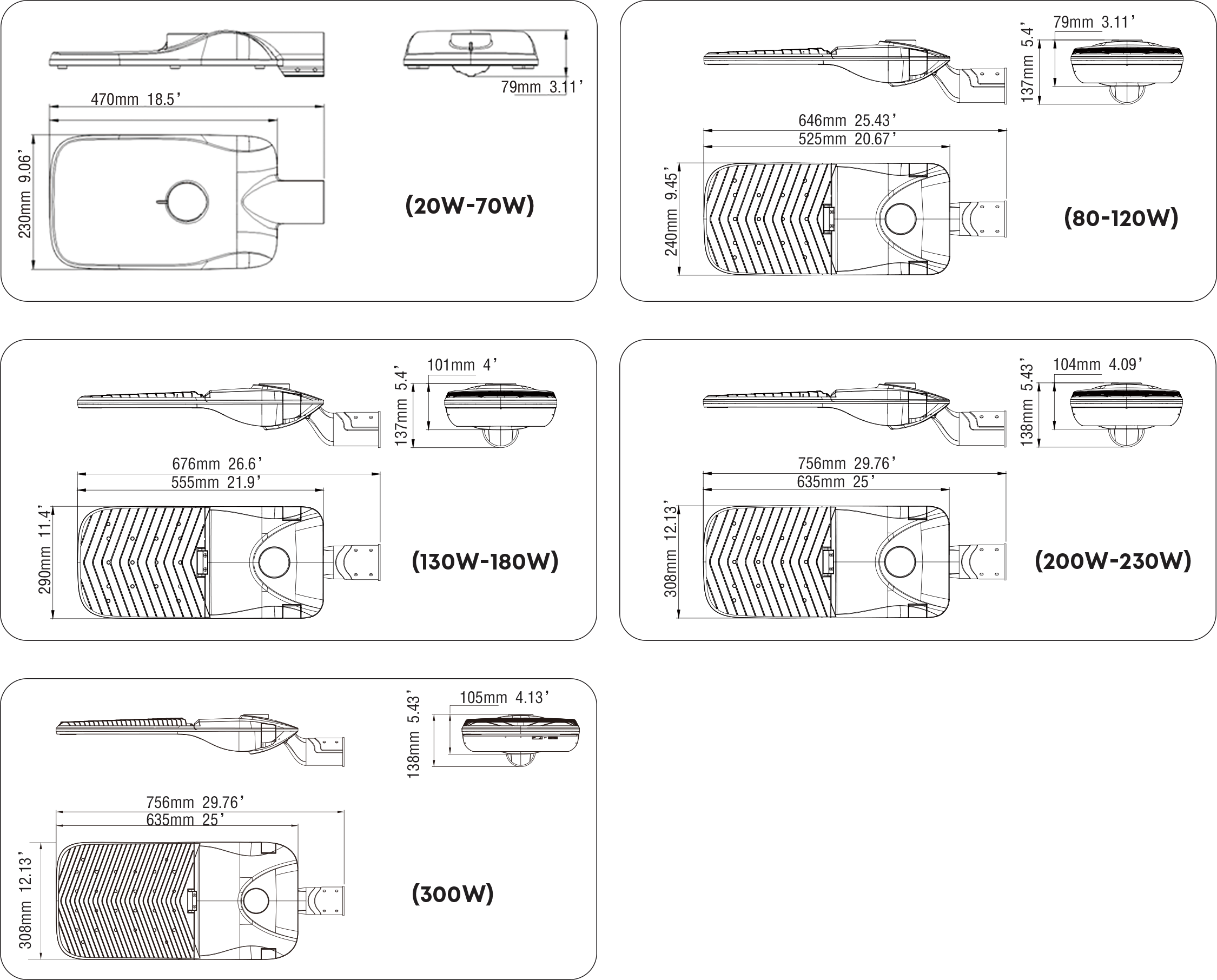

البعد
شهادة / الإدراج
مدرج في قائمة CE / RoHS / ENEC / CB
نظرة عامة على المنتج
سلسلة IL02 عبارة عن تصميم لإضاءة الشوارع ، عدسات فردية مصممة بدقة مصنوعة من البولي كربونات البصري لأقصى كثافة ضوء ، وتنتج أنظمة العدسات الدقيقة توزيعات IESNA من النوع الثاني ، والنوع الثالث ، والنوع الرابع.تنتج المصابيح 0٪ لومن إجمالي أعلى من 90 درجة (تصنيف BUG ، U = 0) ، وتوفر راحة بصرية محسّنة من خلال انخفاض الوهج وتوفر إخراج ضوئي أكثر سلاسة وأكثر اتساقًا. ، تحافظ الأنظمة البصرية على تصنيف IP66.
● تصميم انسيابي لتقليل مقاومة الرياح
● موقع حساس محجوز لسهولة التركيب
● 10KV ~ 20KV حماية الطفرة
● مسحوق / PC + زجاج مقسى
● تصميم مشبك (80 واط -230 واط) ، سهولة الصيانة
● مبرد على شكل زعنفة ، تبديد حرارة أفضل (80W-230W)
الكهرباء
• 1-10V / PWM / Timer يعتم ، 3 أوضاع للمؤقت ، معامل القدرة (PF) ≥0.95.
• برنامج تشغيل تيار مستمر من الفئة الثانية ، 100-277 فولت تيار متردد ، 50-60 هرتز ، الفئة الأولى اختياري.
• محرك عالي الكفاءة: حتى 90٪ ، وكفاءة دنيا 85٪.
• حماية زيادة المدخلات: خط خط 6 كيلوفولت ، خط أرضي 10 كيلوفولت ، 20 كيلوفولت SPD متاح.
• تصنيف درجة حرارة التشغيل: -40 درجة فهرنهايت إلى 122 درجة فهرنهايت (-40 درجة مئوية إلى 50 درجة مئوية).
• الكهروضوئية ، Zhaga Base ، Zigbee أو Lora وحدة تحكم الإضاءة المتاحة.
• جهاز حماية الطفرة 10KV ~ 20KV.
اعمال بناء
● باب بدون أدوات مفصلي قابل للإزالة لسهولة الصيانة (80W-230W).
● فصل كهربائي تلقائي: قاطع دائرة مدمج ، علبة تروس كهربائية خالية من الأدوات (80 واط - 230 واط).
● طلاء مسحوق بوليستر مقاوم للأشعة فوق البنفسجية لقوة التحمل ومقاومة التآكل.
● التركيب مزود بضبط التسوية من -10 درجة إلى + 15 درجة (80 واط -230 واط).
● اهتزاز الجيل الثالث 3G تصنيفا.
تصاعد
يتوفر تركيب مدخل جانبي ، 80 واط -230 واط الدخول الجانبي و Post Top متوفرة
الاستخدام الموصى به
إنارة الطريق
ضوء الشارع
ضوء المسار
ممرات الحديقة
ضمان
ضمان قياسي لمدة 5 سنوات ، ضمان اختياري لمدة 10 سنوات.يرجى استشارة مبيعات AOK للحصول على اتفاقية مفصلة.
البعد
شهادة / الإدراج
مدرج في قائمة CE / RoHS / ENEC / CB
مخطط التوزيع
معلمة قياسية
البيانات الكهربائية | |||||||||||
نموذج | AOK-130WiL02 | AOK-140WiL02 | AOK-150WiL02 | AOK-160WiL02 | AOK-170WiL02 | AOK-180WiL02 | AOK-200WiL02 | AOK-220WiL02 | AOK-230WiL02 | AOK-300WiL02 | |
مساهمة الجهد | 100-277 فولت تيار متردد | 100-277 فولت تيار متردد | 100-277 فولت تيار متردد | ||||||||
THD (220Vac) | ≤10 % | ≤10 % | ≤10 % | ||||||||
PF (220Vac) | ≥0.95 | ≥0.96 | ≥0.95 | ||||||||
سائق | إنفينترونكس / سوسن / فيليبس.الفئة 1 / الفئة 2 ، الاتحاد الأوروبي | ||||||||||
درجة حرارة التشغيل | -40 درجة مئوية إلى 55 درجة مئوية (-40 درجة فهرنهايت إلى 131 درجة فهرنهايت) | -40 درجة مئوية إلى 50 درجة مئوية (-40 درجة فهرنهايت إلى 122 درجة فهرنهايت) | -40 درجة مئوية إلى 50 درجة مئوية (-40 درجة فهرنهايت إلى 122 درجة فهرنهايت) | ||||||||
خيار التحكم | دالي ، 1-10V / PWM / تعتيم مؤقت ، نيما ، مستشعر كشف الوجود.تعتيم إلى إيقاف مع الطاقة الاحتياطية <= 0.5 واط. | ||||||||||
حماية الطفرة | 10kV / 20kV اختياري | ||||||||||
البيانات الضوئية | |||||||||||
فعالية (م / ث) (CRI 70Ra ، 5000 كيلو) (Std Dev ± 3٪) | T201 | 135lm / واط | 130lm / واط | 128lm / واط | 145lm / واط | 143lm / واط | 141lm / واط | 137lm / واط | 141lm / واط | 139lm / واط | 132lm / واط |
T211 | 134lm / واط | 129lm / دبليو | 127lm / دبليو | 144lm / واط | 142lm / واط | 140lm / واط | 136lm / واط | 140lm / واط | 138lm / واط | 132lm / واط | |
T221 | 143lm / واط | 141lm / واط | 139lm / واط | 152lm / دبليو | 150lm / واط | 148lm / واط | 145lm / واط | 148lm / واط | 146lm / واط | 140lm / واط | |
T301 | 132lm / واط | 127lm / دبليو | 125lm / دبليو | 141lm / واط | 139lm / واط | 137lm / واط | 133lm / واط | 137lm / واط | 135lm / واط | 130lm / واط | |
T311 | 134lm / واط | 129lm / دبليو | 127lm / دبليو | 144lm / واط | 142lm / واط | 140lm / واط | 136lm / واط | 140lm / واط | 138lm / واط | 131lm / واط | |
T321 | 143lm / واط | 141lm / واط | 139lm / واط | 152lm / دبليو | 150lm / واط | 148lm / واط | 145lm / واط | 148lm / واط | 146lm / واط | 140lm / واط | |
T411 | 134lm / واط | 129lm / دبليو | 127lm / دبليو | 144lm / واط | 142lm / واط | 140lm / واط | 136lm / واط | 140lm / واط | 138lm / واط | 132lm / واط | |
التدفق الضوئي (lm) (CRI 70Ra ، 5000 K) (Std Dev ± 3٪) | T201 | 17550 ل | 18200 ل | 19200 ل | 23200 ل | 24310 ل | 25380 ل | 27400 ل | 31020 ل | 31970 ل | 39600 ل |
T211 | 17420 ل | 18060 ل | 19050 ل | 23040 ل | 24140 ل | 25200 ل | 27200 ل | 30800 ل | 31740 ل | 39600 ل | |
T221 | 18590 ل | 19740 ل | 20850 ل | 24320 ل | 25500 ل | 26640 ل | 29000 ل | 32560 ل | 33580 ل | 42000 ل | |
T301 | 17160 ل | 17780 ل | 18750 ل | 22560 ل | 23630 ل | 24660 ل | 26600 ل | 30140 ل | 31050 لومن | 39000 ل | |
T311 | 17420 ل | 18060 ل | 19050 ل | 23040 ل | 24140 ل | 25200 ل | 27200 ل | 30800 ل | 31740 ل | 39300 ل | |
T321 | 18590 ل | 19740 ل | 20850 ل | 24320 ل | 25500 ل | 26640 ل | 29000 ل | 32560 ل | 33580 ل | 42000 ل | |
T411 | 17420 ل | 18060 ل | 19050 ل | 23040 ل | 24140 ل | 25200 ل | 27200 ل | 30800 ل | 31740 ل | 39600 ل | |
ULR | = 0٪ ، @ ميل الإنارة 0 درجة | ||||||||||
CCT | 2700 ك ، 3000 ك ، 4000 ك ، 5000 ك ، 5700 ك ، 6500 ك | ||||||||||
CRI | 70Ra ، 80Ra ، 90Ra اختياري | ||||||||||
زاوية الشعاع | T2 / T3 / T4 | ||||||||||
الشركة المصنعة لمصابيح LED | لومليدز / سيول | ||||||||||
نموذج LED | لوميليدس 3030-5050 / سيئول 3030-5050 | ||||||||||
عدسة | بولي كربونات + زجاج مقسى (4 مم) | ||||||||||
البيانات الميكانيكية | |||||||||||
IP / IK | IP66 / IK08 ، وفقًا لمعيار EN 60529 و EN 62262 | ||||||||||
مقاومة الاهتزاز | 3G ، يتوافق مع المعيار IEC 68-2-6. | ||||||||||
SCx | الجبهة: 0.0263 متر مربع ؛الجانب: 0.0363 متر مربع | الجبهة: 0.0285 متر مربع ؛الجانب: 0.0412 متر مربع | الجبهة: 0.0291 متر مربع ؛الجانب: 0.433 متر مربع | ||||||||
المواد | ألومنيوم مصبوب شديد التحمل (EN AC-46100) | ||||||||||
تلوين | أسود ، فضي ، رمادي ، طلب مخصص | ||||||||||
المعالجة السطحية | بوليستر مقاوم للأشعة فوق البنفسجية بالحرارة / 80 ميكرون إيبوكسي تمهيدي + بوليستر مقاوم للأشعة فوق البنفسجية (للبيئات شديدة التآكل). | ||||||||||
كابل | تم توصيله مسبقًا بكابل بطول 50 سم تقريبًا (أطوال أخرى حسب الطلب) | ||||||||||
تصاعد | المدخل الجانبي / أعلى العمود | ||||||||||
آحرون | |||||||||||
فترة الحياة | L70> 100000 ساعة ، @ 25 درجة مئوية | ||||||||||
ضمان | 5 سنوات (تمديد الضمان حتى 10 سنوات عند الطلب) | ||||||||||
حجم المنتج | 676 * 290 * 137 ملم | 756 * 308 * 138 ملم | 756 * 308 * 138 ملم | ||||||||
حجم الورق المقوى | 745 * 340 * 200 ملم | 825 * 360 * 200 ملم | 825 * 360 * 200 ملم | ||||||||
الوزن الصافي | 6.0 كجم | 6.8 كجم | 8.2 كجم | ||||||||
الوزن الإجمالي | 7.2 كجم | 8.3 كجم | 9.7 كجم | ||||||||
نوصي ارتفاع التثبيت | عام 4-12 م ، بناءً على متطلبات المشروع الفعلية | ||||||||||
الملحقات (القياسية) | قضيب الدعم ، واقي انقطاع التيار الكهربائي ، 10KV SPD ، جهاز التنفس | ||||||||||
الملحقات (اختياري) | خلية ضوئية (مع مقبس نيما) | ||||||||||
مجال التطبيق | الشوارع الحضرية والريفية |
