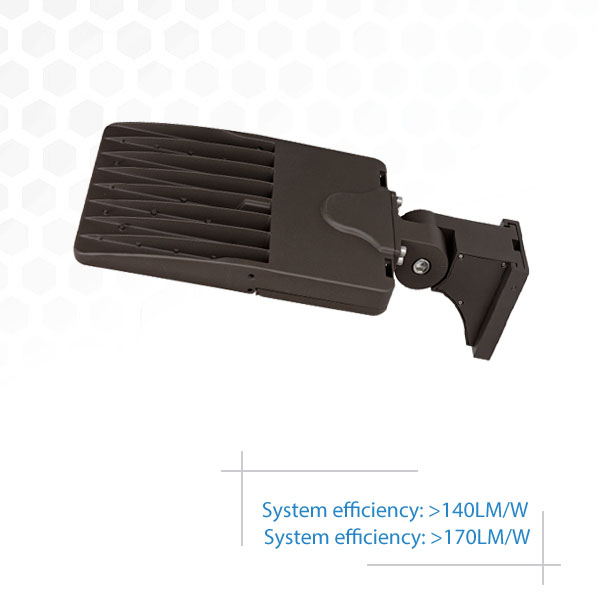

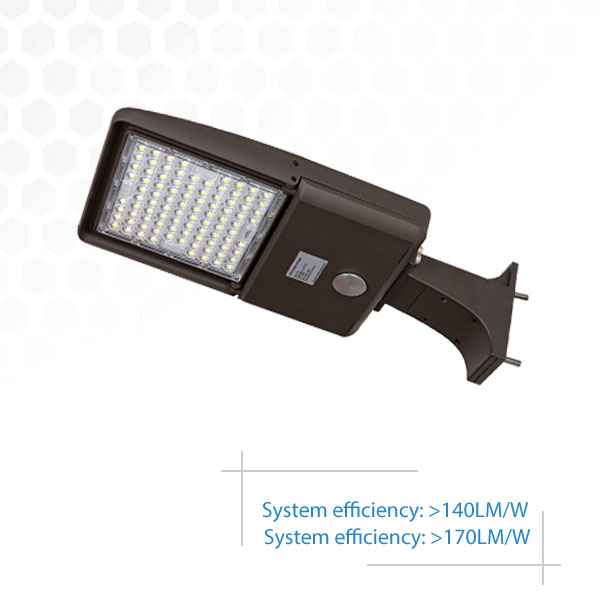

AOK-145WoT

نظرة عامة على المنتج

منطقة LED / صندوق الأحذية / مصباح الشارع / ضوء الشارع LED ، المصمم للتطبيقات التجارية والصناعية ، يوفر درجات حرارة تشغيل أكثر برودة ، وإضاءة أكثر إشراقًا وامتداد LED أطول.الغلاف مصنوع من سبائك الألومنيوم المصبوبة بالقالب ويستخدم زعانف خارجية لضمان قدر أكبر من تبديد الحرارة.طلاء مضاد للتآكل.

الميزات

يتميز بالتوزيع الاحترافي لموقف السيارات وإنارة الشوارع ولإضاءة الملاعب الرياضية.تصميم مضاد للوهج ، تصنيف الأخطاء: U = 0.تمكن البصريات القابلة للدوران الوحدة من الحصول على اتجاه مختلف لتوزيع الضوء.يحجب درع الوهج المنخفض الاختياري الأضواء خارج الحزمة الرئيسية ، ليكون له تأثير ضئيل على إجمالي ناتج الضوء ويقلل من الوهج.

الكهرباء

● الجهد الكهربي القياسي العالمي (100-277Vac) الإدخال ، 50 / 60Hz ، خيار 347-480V.

● اختبار L90B10: 100000 + ساعة @ 25 أوم.

● 0-10 فولت / PWM / مؤقت تعتيم ، 3 أوضاع مؤقت ، تعتيم إلى إيقاف مع طاقة الاستعداد 0.5 وات.

● سائق عالي الكفاءة: حتى 93.5٪ الحد الأدنى للكفاءة 87.5٪.

● حماية زيادة المدخلات: خط خط 6 كيلوفولت ، خط أرضي 10 كيلوفولت.

● الكهروضوئية ، جهاز استشعار PIR ، 20KV SPD المتاحة.

● معدل درجة حرارة التشغيل من -40 درجة مئوية إلى 50 درجة مئوية (-40 درجة فهرنهايت إلى 122 درجة فهرنهايت)

اعمال بناء

1. طبقة تبديد الحرارة فائقة الكفاءة

2. مصدر الضوء: لوحة ثنائي الفينيل متعدد الكلور مع المصابيح

3. يموت الصب الألومنيوم الجسم الرئيسي السكن ، IP66

4. مساحة لمقبس 5/7 دبوس قابل للترقية لمستشعر الخلية الضوئية والأنظمة الذكية

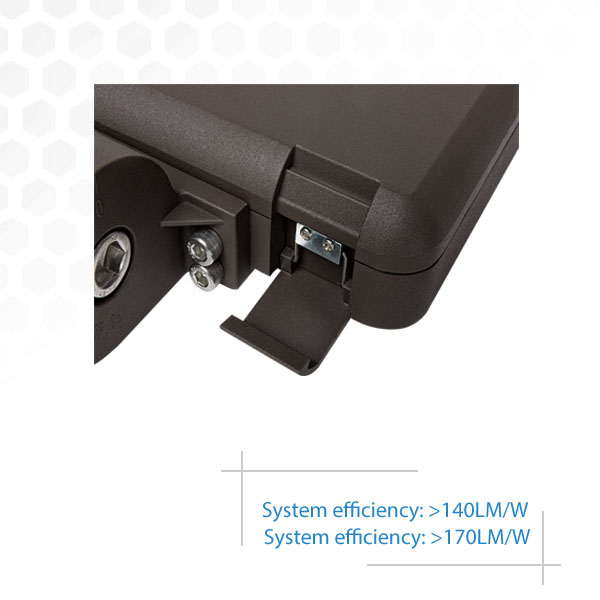

5. أداة خالية من مشبك إلى لوحة وصول السائق

6. عدسات بصرية قابلة للدوران للكمبيوتر من النوع III / IV / V

7. أعلى مستوى 1-10V سائق عكس الضوء 100-277V ، 347-480V اختياري

8. لوحة وصول للسائق خالية من الأدوات مع مساحة محجوزة لمستشعر الإشغال مغطاة بغطاء قابل للإزالة يناسب مستشعر FSP بسدادة وات

9. جهاز حماية الطفرة

10. لوحة الوصول قوس للأسلاك

11. قوس قابل للتبديل يناسب القطب المستدير / المربع.الأقواس الأخرى اختيارية مثل نير ، تشغيل ، إلخ

تصاعد / الملحقات

أقواس TYPE AG ، مستشعر ، خلية ضوئية ، PIR ، SPD ، قناع اختياري.

بين قوسين OT

التطبيقات

الشارع والطريق السريع

موقف سيارات وجراج

إضاءة اللوحات الإعلانية

مطار

ضمان

ضمان قياسي لمدة 5 سنوات ، ضمان اختياري لمدة 10 سنوات.يرجى استشارة مبيعات AOK للحصول على اتفاقية مفصلة.

البعد

حجم إضافي

الشهادة / الإدراج

UL / cULus / FCC / CE / ENEC / الشعيبة / بنفايات

【ملف تحميل】

OT_Parkinglight_v22-0615.pdf

التثبيت لسلسلة AOK oT النوع A منزلق قوس مجرب. pdf

التثبيت لـ AOK oT series Type B حامل ذراع قابل للتعديل. pdf

التثبيت لسلسلة AOK oT Type CU shape bracket.pdf

التثبيت لـ AOK oT series Type D slide & lock mount.pdf

التثبيت لـ AOK oT series Type E&F direct arm bracket.pdf

مخطط التوزيع

OT_T301 OT_T302

OT_T401 OT_T402

OT_T501 OT_T502

OT_T512

البيانات الكهربائية
نموذج		AOK-75WoT	AOK-115WoT	AOK-145WoT
قوة (W)		75 واط	115 وات	145 وات
مساهمة الجهد		100-277VAC ، 50 / 60Hz ، 347 / 480VAC اختياري
THD		7.50٪	7.00٪	6.50٪
PF		0.98	0.98	0.99
درجة حرارة التشغيل		-40 درجة مئوية إلى 50 درجة مئوية (-40 درجة فهرنهايت إلى 122 درجة فهرنهايت)
خيار التحكم		دالي ، 1-10V / PWM / يعتم المؤقت ، نيما ، زهاغا ، مستشعر كشف الوجود. تعتيم إلى إيقاف مع الطاقة الاحتياطية <= 0.5 واط.DIP swtich.
سائق		مينويل / إنفينترونكس / سوسن
حماية الطفرة		10kV / 20kV اختياري
البيانات الضوئية
فعالية (م / ث) (LUMILEDS ، Std. Dev. ± 3٪)	T301	144 لومن / وات	131 لومن / وات	113 م / وات
	T302	166 م / ث	159 م / ث	152 م / ث
	T401	140 م / ث	135 م / وات	127 م / وات
	T402	167 لومن / وات	168 م / ث	161 م / ث
	T501	146 م / وات	135 م / وات	129 م / وات
	T502	169 لتر / واط	162 م / ث	153 م / وات
فعالية (م / ث) (SOULE، Std. Dev. ± 3٪)	T302	171 لومن / وات	170 م / وات	165 م / ث
	T402	170 م / وات	169 لتر / واط	165 م / ث
	T502	176 م / ث	172 م / ث	169 لتر / واط
التدفق الضوئي (lm) (مضيئة)	T301	10765 م	15066 م	16378 م
	T302	12467 م	18253 م	22001 م
	T401	10501 م	15518 م	18401 م
	T402	12528 م	19327 م	23367 م
	T501	10984 م	15579 م	18656 م
	T502	12708 م	18577 م	22179 م
التدفق الضوئي (lm) (SOULE)	T302	12819 م	19495 م	23976 م
	T402	12761 م	19491 م	23992 م
	T502	13176 م	19824 ل.م	24540 م
أولور		= 0٪ ، @ ميل الإنارة 0 درجة
CCT		3000 ك ، 4000 ك ، 5000 ك ، 5700 ك ، 6500 ك
CRI		70Ra ، 80Ra ، 90Ra اختياري
زاوية الشعاع		النوع الثالث / النوع الرابع / النوع الخامس / T512
الشركة المصنعة لمصابيح LED		لومليدز / سويل
نموذج LED		لوميليدس 3030 / لوميليدس 5050 / سويل 5050
العمل الحالي من LED واحد (مللي أمبير)	T301	0.065	0.101	0.127 (0.12)
	T302	0.033	0.051	0.064
	T401	0.065	0.101	0.127 （0.12）
	T402	0.033	0.051	0.064
	T501	0.065	0.101	0.127 （0.12）
	T502	0.033	0.051	0.064
عدسة		البولي (مقاومة تأثير أفضل من الزجاج)
البيانات الميكانيكية
IP / IK		IP66 / IK10 ، وفقًا لمعيار EN 60529 و EN 62262
مقاومة الاهتزاز		3G ، يتوافق مع المعيار IEC 68-2-6.
SCx		الجبهة: 0.113976 م² ؛ الجانب الأمامي: 0.0152 م² ؛ الجانب: 0.02997 م²
السكن / المواد		ألومنيوم مصبوب شديد التحمل (EN AC-46100)
المعالجة السطحية		بوليستر مقاوم للأشعة فوق البنفسجية بالحرارة / 80 ميكرون من الإيبوكسي التمهيدي + بوليستر مقاوم للأشعة فوق البنفسجية (للبيئات شديدة التآكل).
تلوين		أسود ، برونز ، طلب مخصص
كابل		مسبقة التوصيل بكابل 70 سم (أطوال أخرى حسب الطلب)
تصاعد		مجرب زلة / حامل ذراع / حامل نير / منزلق وقفل / عمود مربع / عمود مستدير / مرتكز الدوران
آحرون
نموذج		AOK-75WoT	AOK-115WoT	AOK-145WoT
فترة الحياة		L90B10> 52000 ساعة ، @ Tq 25 درجة مئوية
ضمان		5 سنوات (تمديد الضمان حتى 10 سنوات عند الطلب)
شهادة		UL / cUL / FCC / CE / ENEC / SAA / RoHS ، للحصول على شهادات أخرى ، يرجى طلبها
حجم المنتج		507 * 327 * 185 ملم	507 * 327 * 185 ملم	507 * 327 * 185 ملم
الوزن الصافي (± 10٪)		3.7 كجم	4.0 كجم	4.0 كجم
ارتفاع التثبيت الموصى به		عام 4-12 م ، بناءً على متطلبات المشروع الفعلية
مجال التطبيق		مناسبة لإضاءة المنطقة مثل موقف السيارات وخليج التحميل والشارع ؛ملعب تنس
